Producten Beschrijving

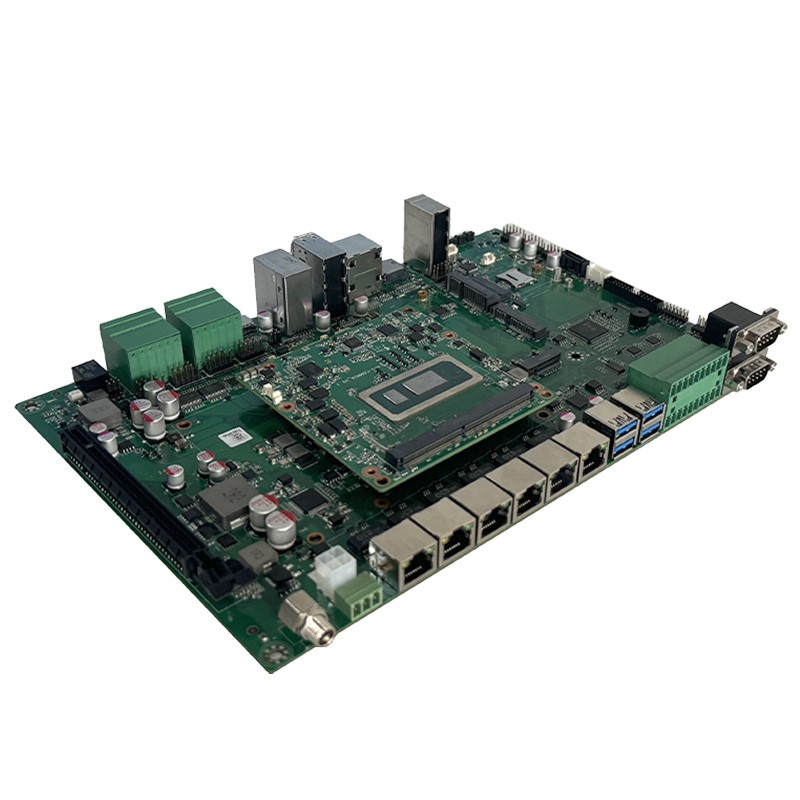

Zeer flexibel modulair industrieel ingebed moederbord met Alder Lake 12-13e generatie i3/i5/i7 CPU's. Ondersteunt 4-6 RJ45-poorten (POE optioneel), drievoudige weergave (HDMI + DP + LVDS) en tot 64 GB dual-channel DDR4-geheugen. Uitgerust met 6 COM-poorten, 16 GPIO's, M.2-slots (SATA en 5G) en 4 USB 3.0 voor veelzijdige connectiviteit. Ideaal voor industriële automatisering en embedded systemen met netwerkwake-up, power-on, watchdog en andere geavanceerde functies. Voldoet aan de CE-, FCC- en ROHS-normen.
Geheugen: Uitgerust met twee DDR4 2133/2400 MHz-geheugenslots, die tot 64 GB geheugen ondersteunen.
Opslaginterface:
1 x SATA 3.0-poort
1 x M.2-poort (Key M NVMe/SATA 2280)
1 x MSATA-poort
Specificatie:
|
Verwerkers |
CPU |
Ondersteuning Intel® Alder LAKE Core™ i5 1240P 1.7G 12-core 16-draads (28 W) I3(1215U)/I5(1235U/12450H/1340P)/i7(1280P/1360P)-processors |
|
chipset |
Intel® SOC |
|
|
BIOS |
AMI 32Mbit, ondersteunt schijfloos opstarten, wake-on-netwerk, inschakelen, watchdog, enz. |
|
|
RAM |
capaciteit |
4 GB 2*DDR4 2133/2400 MHz geheugen, max. 64 GB |
|
Opslag |
SATA-interface M.2-interface MSATA-interface |
1*SATA 3.0 1*M.2 Sleutel M NVME/SATA 2280 1*MSATA |
|
Weergave |
Chipset Uitvoer |
CPU-geïntegreerde grafische kaart HD grafische kaart DP+2*HDMI+LVDS enkel, dubbel, drievoudig (simultaan/asynchrone weergave) 1 × DP (maximaal ondersteunde resolutie: 3840 × 2160) 2 × HDMI (maximaal ondersteunde resolutie: 3840x2160 30HZ) |
|
Netwerk |
Chip 5G WIFI/4G |
2 × RTL8111H 10/100/1000M (RJ45 LAN) optionele POE-netwerkpoort 4 x INTEL I211 10/100/1000M (RJ45 LAN) optionele POE-netwerkpoort 1 x WIFI-module ondersteunt 802.11b/g/n (M.2 PCIE halve kaart) 1 x MINIPCIE |
|
I/O |
Voorkant USB 3.0 DC-JACK DC Phoenix-terminal RJ45 GPIO COM Achterkant COM Phoenix-terminal KAN TYPE-C USB2.0+PS/2 USB2.0 HDMI HDMI Stroom opnieuw instellen Stroomreset |
4x USB3.0 1 x DC JACK-interface 1 × 3PIN Phoenix-interface (9-36V breedspanning) 6 × RJ45 Gigabit POE-interface 16 in 16 uit GPIO Phoenix-terminal ( ) 2 × RS232/485/422 COM optioneel 4 x RS232/422/485 COM optioneel 2x KAN 1 x TYPE-C 2.0 2x USB2.0+PS/2 4 x USB2.0 2 x HDMI2.0 1xDP1,4 1 x VERMOGEN 1 x RESET 1 x LIJN-UIT & MIC-IN&LINE IN |
|
Functies aan boord |
COM-poort USB2.0 USB3.0 LVDS FP LED LPT SPK PCIE |
4 x RS232-pinnen 3*USB-pin (uitbreidbaar 6*USB2.0) 1*USB-pin (uitbreidbaar 2*USB3.0) optioneel 1*LVDS 1*FP 1*SATA-LED 1*LPT (optioneel) 1*SPK 1*Voorpaneel 1*SATA 1*PCIE*16(X4-signaal) |
|
Stroom |
Invoer nominaal stroomverbruik |
DC-AANSLUITING 9V-36V 60W |
|
Waakhond |
Uitvoer intervallen |
Onderbreken, systeem opnieuw opstarten 255 Niveautiminginterval |
|
FysiekDimensie |
maat |
273 mm (L) x 180 mm (B) |
|
omgeving |
temperatuur vochtigheid |
Bedrijfstemperatuur: 0 graden ~ 50 graden Opslagtemperatuur: -20 ~ 70 graden 5%~90% Niet-condenserend |
|
besturingssysteem |
Versies |
Windows 10/Windows 11/Linux |
Bestelinformatie:
|
Verkoopmodel |
Beschrijving |
|
AOS-COMWUA |
I3 1215U 1.2G 6/8 |
|
I5 1240P 1.7G 12/16 I5 1235U 1.3G 8/12 I5 13450H |
|
|
I7 1260P 2.1G 12/16 I7 1255U 1.7G 10/12 I7 1360P |
Gebiedvansollicitatie:
Geschikt voor onderwijs, restaurants, hotels, winkelcentra, zakelijke bijeenkomsten, overheidszaken en andere gebieden.
Maatschets:
