RK3588 Moederbord: High - Prestaties AI en Multimedia Processing Solutions
Dit moederbord ondersteunt 8K -resolutie videocoding en codering, met maximaal 8k@60FPS -video -uitvoer, waardoor het geschikt is voor hoog - einde videoverwerking en streamingtoepassingen. Meerdere display -interfaces (zoals HDMI 2.1 en MIPI) en multi - display mogelijkheden maken uitstekende prestaties mogelijk in digitale signage, virtual reality en slim surveillance. Wat betreft video -invoer, ondersteuning voor een 32MP ISP met HDR en 3DNR voldoet perfect aan de behoeften van hoge - definitie video en surveillance. Bovendien is het moederbord uitgerust met een verscheidenheid aan hoge - snelheidsinterfaces, zoals PCIE 3.0, USB 3.1 en type - C, die robuuste schaalbaarheid bieden om te voldoen aan de behoeften van industriële automatisering, Smart Home, IoT en Edge Computing.
RK3588 Korte
De RK3588S -chip heeft de kenmerken van hoge prestaties en hoge schaalbaarheid. Het is momenteel de meest kosten - Effectieve chip in de productlijn van Rockchip, en de hardwarespecificaties zijn in de leidende positie in de industrie.
Cpu: octa - Core 64 - Big Big and Small Core Architecture, Quad - Core Cortex - A 76 + Quad - Core Cortex- A55, Gebouwd met een maximale hoofdfrequentie van een maximale hoofdfrequentie van een maximale hoofdfrequentie van een maximale hoofdfrequentie.
Gpu: arm mali - g610 mp4, ondersteunt OpenGL ES 1.1/2.0/3.2, OpenCL 2.2, vulkan 1.2, ingebed hoog - Prestaties 2D Graphics Acceleration Module
NPU: 6tops AI Computing Power, Triple - Core Architecture, Support Int4/Int8/Int16/FP16
Multimedia: ondersteuning H.265/H.264/AV1/VP9 Video Decodering, tot 8k@60fps; Ondersteuning H.264/H.265 Video -codering, tot 8k@30 fps
Multimedia: ondersteuning H.265/H.264/AV1/VP9 Video Decodering, tot 8k@60fps; Ondersteuning H.264/H.265 Video -codering, tot 8k@30 fps
Video-invoer: ondersteuning van multi - camera-invoer (1*4LANES +2*4lanes) MIPI CSI-2 en DVP-interface
Video-invoer: ondersteuning van multi - camera-invoer (1*4LANES +2*4lanes) MIPI CSI-2 en DVP-interface
Specificatielijst
De systeemfuncties en interfacefuncties van AOS-3588SDL worden in de volgende tabel weergegeven.
|
Functie en interface |
Gedetailleerde beschrijving |
|
CPU |
Rk3588s quad - kern cortex - a76 en quad - kern cortex - a55, maximaal 2,4 GHz |
|
DDR |
LPDDR 4 4 GB (8GB|16GB|32GB 可选) LPDDR 4 4 GB (8GB|16GB|32GB optioneel) |
|
Opslag |
De standaardinstelling wordt geleverd met een 32 GB EMMC NAND -chip die tot 256 GB kan schalen |
|
LVD's |
30 - Pin Industry-standaard dubbele LVD's die VESA/Jeita-indeling ondersteunen tot 1080p-uitgang |
|
Mipi - dsi |
31 - PIN FPC MIPI-DSI Display Port ondersteunt tot 1920x1200 |
|
HDMI -uitgang |
1 HDMI 2.1 Standaard display -interface ondersteunt maximaal 8k -uitgang |
|
HDMI -invoer |
HDMI 2.0/1.4b Standaard video -invoerinterface, tot 1080p@60Hz |
|
EDP |
30-pins gemeenschappelijke FPC EDP ter ondersteuning van 1 ~ 2 banen formaat tot 1080p-uitgang |
|
HP/MIC |
Ondersteuning CTIA 4 - Pole HP/Mic Socket (links - rechts - gnd-Mic) |
|
Lijnuitgang |
Ondersteuning standaard linker en rechter kanaallijnuitgang (pin header) |
|
Versterkeruitgang |
8 OHM 6W Dual Audio -versterkeruitgang |
|
MIC -ingang |
Single - Eind Mic -ingang (pin header) |
|
LijnInneerzetten |
Ondersteuning standaard linker en rechter kanaallijningang (pin header) |
|
USB -interface |
2 horizontale connectoren (USB -host 2.0x1 en USB OTG 3.0x1), 1 type - C socket, 6 pin headers (USB Hub 2.0x6, USB -host 2.0x1 en USB OTG 3.0 Pinx1hergebruik) |
|
Seriële poort |
2 TTL/RS-232/RS-485 compatibel, 4 TTL/RS-232 compatibel |
|
Micro SD -kaart |
Self - elastische micro SD -kaart socket, tot 256 GB capaciteit |
|
Camera |
Ondersteuning USB -camera binnen 8 miljoen pixels |
|
Wifi |
Gebouwd - in hoge prestaties SDIO -interface wifi6 -module, ondersteuning IEEE 802.11 a/b/g/n/ac/ax, dual - band is standaard geconfigureerd. |
|
Bluetooth |
Gebouwd - in High Performance Serial Interface BT -module met ondersteuning voor V 2.1+ EDR/BT V3.0/BT V 3.0+ HS/BT V4.0/BT V5.0 |
|
Ethernet |
1 poort 10/100/1000m adaptieve Ethernet RJ45 -connector+ 4- pin Poe koptekst |
|
PCie 4G/5G |
Industriestandaard M - PCIE 4G -module -interface |
|
Achtergrondverlichting besturing |
1 Port Industry Standard LCD -koptekst voor achtergrondverlichting, ondersteuning voor achtergrondverlichtingschakelaar en helderheidsaanpassing |
|
Infrarood RC |
Standaard infraroodontvanger Pin header |
|
GPIO -signalen |
Tot 8-weg GPIO-signalen voor zoals GPIO-knoppen en/of 3.3V digitale ingang/uitvoer |
|
I2c bus |
I2c pin header en FPC voor i2c capacitief scherm en enz. |
|
CLK -klok |
1 clko homologe kloksignaal |
|
M.2 PCIE NVME -poort |
1 ondersteunt M.2 PCIE NVME SSDS, ondersteuning voor M.2 NVME 2280 SSDS |
|
KANBus |
1 kan headers vastpinnen voor CAN -busrandapparatuur |
|
Real Time Clock |
Ultra - Low - Power RTC Circuit (CR1220 -batterij) met timer- en alarmfunctionaliteiten |
|
LED -indicator |
Rode LED -indicator voor stand -by en groene LED -indicator voor hardlopen |
|
Knoppen |
Knop voor herstelmodus en knop Schakelaarschakelaar |
|
DC -invoer |
Ondersteunt 9 ~ 15V brede spanning DC -stroomingang |
|
Omgevingsvereiste |
Werktemperatuur - 20 graden ~ 70 graden, werkvochtigheid 0% ~ 95% (niet-condenseren) |
|
Fysieke maat |
Lengte*breedte*hoogte (135 mm*93 mm*9 mm),PCB aan de bovenkant Hoogte 7,5 mm |
|
Besturingssysteem |
Aanbevolen Android 12.0, Linux BuiltRoot/Debian 11/Ubuntu-20.04 Optioneel |

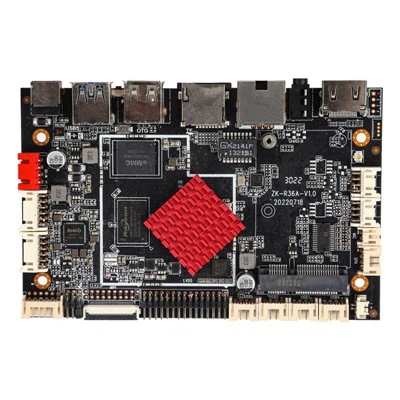

Productoverzicht
AOS - 3588DL Mainboard is gebaseerd op Rockchip RK3588 High - PRESTATIEPLAATSPROCESSOR -platform. RK3588 is een low power, high -performance processor voor computergebruik, persoonlijke mobiele internetapparaten en andere smart device -applicaties. Het integreert Quad - Core Cortex - A76, Quad - Core Cortex - A55 en Mali - G610 MC4 High-Performance Gpus geklokt op 2,4GHz, met superieur Computer Capical Capical Capics, 2d/3D-grafische capabels, 2D/3D-grafiekcapicities, 2D/3D-grafiekcapicalcapical. mogelijkheden. Het ondersteunt perfect 8k@60fps decodering en 8k@60fps -uitvoer.
Dit moederbord is speciaal ontworpen voorultra - dunToepassingen met strikte materiaalselectie en ontwerp. De compacte grootte en de rijke interface vergemakkelijken de integratie in de complete machine, waardoor een soepele ervaring en superieure prestaties naar het eindproduct worden gebracht. Het kan worden toegepast op digitale bewegwijzering, interactieve, consumentenelektronica, entertainmentsystemen en andere industrieën.
